悬索桥也能稳稳跑高铁?这座大桥将填补国际空白

2020-12-1 22:00| 发布者: 微言网编辑部| 查看: 109| 评论: 0

摘要: 科技日报记者 矫阳11月30日,顺利结束连(云港)镇(江)高铁联调联试任务后,五峰山长江大桥开始进入年底前的通车准备。图片来源:中铁大桥勘测设计院集团此前几天,在这座轻盈的千米大跨悬索桥上,铁路部门以不同 ...

科技日报记者 矫阳

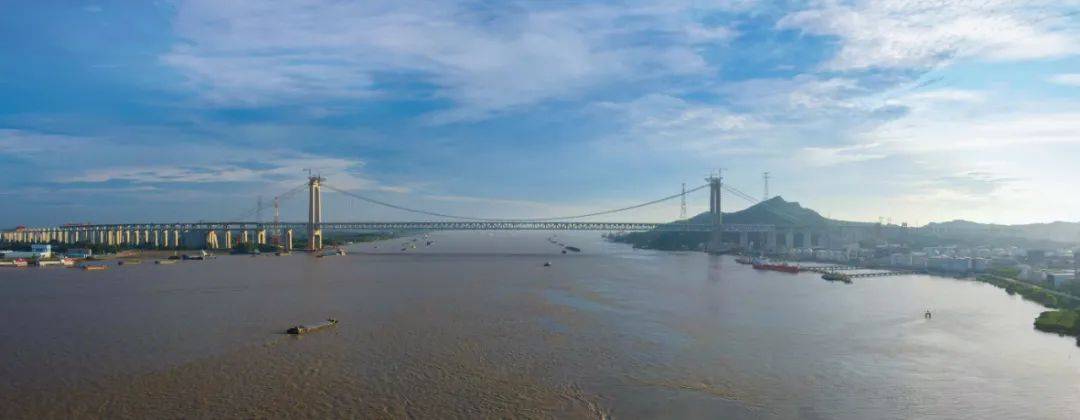

11月30日,顺利结束连(云港)镇(江)高铁联调联试任务后,五峰山长江大桥开始进入年底前的通车准备。

图片来源:中铁大桥勘测设计院集团

此前几天,在这座轻盈的千米大跨悬索桥上,铁路部门以不同时速、不同车型、多线并行等不同组合反复测试,平稳运行了近百天,创造了高速列车以时速275公里平稳通过的世界纪录,各项指标均达到预期设计目标要 求。“这也证明大桥设计方法和理论计算的正确性,同时也表明大桥工程内在质量到达相关技术要求。” 全国工程勘察设计大师、中铁大桥勘测设计院集团副总工程师、五峰山长江大桥总设计师徐恭义说。

五峰山长江大桥设计为公铁两用,全长6.409公里,主桥最大单跨1092米。4线铁路+双向8车道高速公路,铁路设计行车时速250公里,高速公路设计时速100公里。

“这座大桥的设计实施,在世界尚无工程先例,整个决策和实施过程,都感到压力巨大。”徐恭义说。

桥梁结构中,悬索桥属于典型的柔性结构。从力学角度看,在上千米的尺度上,悬索桥结构非常轻盈,有很大的变形空间。“通过几吨、几十吨重的汽车,给悬索桥带来的变形几乎忽略不计。”徐恭义说,然而通过百倍于汽车的一列高铁时,相当于给大桥在短时内施加了一个巨大的荷载,给轻盈的悬索桥造成较大的几何变形。而高速运行的列车,必须保持轨道具备相当的刚度,任何一点小小的变形,都可能导致安全隐患。

五峰山长江大桥设计为何采用悬索结构?

“五峰山长江大桥跨江段是江苏省境内河道最窄的位置,也因为水上航道运输繁忙,建桥要求十分苛刻,要求铁路桥梁采用悬索桥实现一跨越江,这对高速铁路技术是巨大的挑战。因此,这个桥位已经预留了半个多世纪,一直未能实施。”徐恭义解释说,如果采用同样跨度的斜拉桥方案,受力要配置较长的平衡边跨,主桥长度将大大增加,不仅大幅增加造价,同时斜拉桥边跨位于岸上,景观效果也差。

用柔性结构悬索桥完成重载高速,突破哪些理论及关键技术?

“设计千米跨度悬索桥跑高铁,体现了中国桥梁设计师的胆识。”中国工程院郑皆连院士表示。

想要建跑高铁的悬索桥,就要把柔软的悬索桥板变“硬”,把原来单薄的扁平桥板给改成立体的桁架。“如此一来,便给本身柔软单薄的悬索桥增加了刚度和通透性,同时由于负担双层桥面荷载,主梁也被加重了许多。所有的桥体重力就要通过索塔,通过锚固于两岸的缆索来承受,进而传给地面。”徐恭义说。

中国铁路总公司、国家铁路局、上海局集团公司、中国中铁股份有限公司等共立项20多项重点科研课题,对千米跨度公铁两用悬索桥关键技术展开科研攻关,突破了千米跨度悬索桥结构构造及合理刚度、千米跨度悬索桥列车系统失稳临界风速与车速限值、千米跨度悬索桥轨道结构适应性及几何形位控制、千米跨度悬索桥设计荷载模式、山壑区倾斜高强岩层中超大基坑的开挖与填筑、超大平面尺寸陆地沉井施工等多项关键技术。

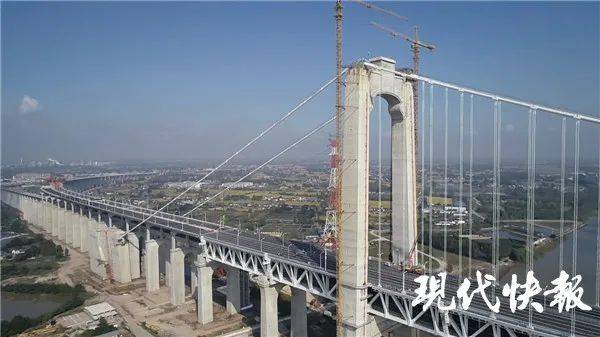

图片来源:现代快报

如何在轻盈的悬索桥上保持动车平稳高速行驶?“五峰山长江大桥设计主跨1092米的公铁合建钢桁梁悬索桥方案,竖向与横向均为五跨连续结构,主梁采用新型钢桁加劲梁结构,上层公路8车道桥面总宽46米,下层铁路4线桥面全宽31.7米。”徐恭义说,通过合理的结构设计和准确的理论分析,再辅以有效的阻尼约束和多向支撑体系设置,从根本上保证了结构受力稳定性,解决了悬索桥容易晃动的难题。

业内专家表示,五峰山长江大桥为世界首座高速铁路悬索桥,中国首座公铁两用悬索桥,中国首座铁路悬索桥,首次实现铁路桥梁一跨越过长江天堑。 建成后将填补世界高速铁路悬索桥、中国公铁两用悬索桥和中国铁路悬索桥三项空白,并在国际范围率先建立起中国高速铁路悬索桥的设计方法、计算理论和相关技术标准。“五峰山长江大桥铁路悬索桥技术取得了一系列国际性突破、具有开创性意义。”中国工程院院士卢春房说。
